FLOOR GRID SYSTEM
Floor grid system은 쾌적함을 요구하는 요트의 바닥 구조를 충격소음 및 진동을 저감할 수 있는 감쇠 구조로 적용이 됩니다. Floor grid system을 적용함으로 Floor height를 최소화 하여 선실 내부 공간 확보에 도움을 줍니다.
진동소음에 따라 다양한 점탄성층을 적용하여 Deck to deck의 진동소음 환경을 최소화 합니다. -

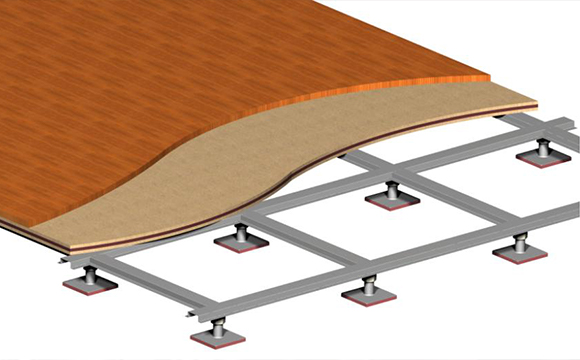

FLOOR GRID SYSTEM
Floor grid system은 쾌적함을 요구하는 요트의 바닥 구조를 충격소음 및 진동을 저감할 수 있는 감쇠 구조로 적용이 됩니다. Floor grid system을 적용함으로 Floor height를 최소화 하여 선실 내부 공간 확보에 도움을 줍니다. 진동소음에 따라 다양한 점탄성층을 적용하여 Deck to deck의 진동소음 환경을 최소화 합니다.
| Applications |
|---|
| 육상 및 해상의 뜬바닥 구조 |
| 음향실의 바닥 구조물 |
| 진동 및 소음 발생층의 바닥 |
TECHNICAL INFORMATION
| Color | White |
|---|---|
| Material Diameter | 60mm |
| Tensile Strength | 2.2N/mm2 |
| Hole Cut Size | D40MM |
|---|---|
| Maximum Load | 220N |

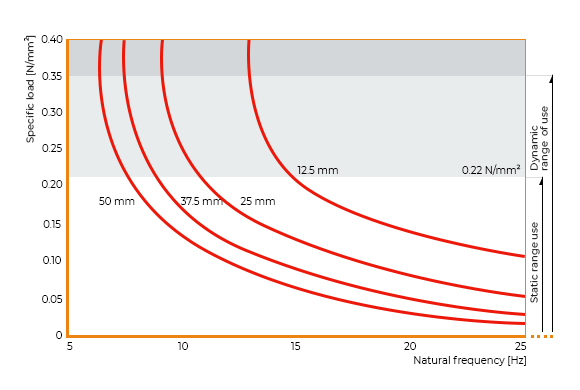

NATURAL FREQUENCY

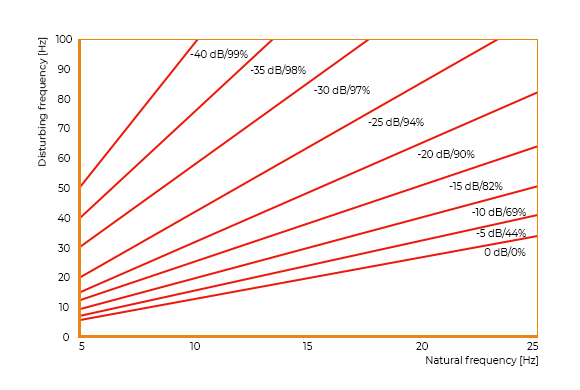

VIBRATION ISOLATION EFFICIENCY
FLOOR GRID SYSTEM 자재
*스크롤해서 내용을 확인하실 수 있습니다.
| PART.NO. | |
|---|---|
| FGS-101 | |
| FGS-102 | FGS-102 |
| FGS-103 | |
| FGS-104 | |
| FGS-105 | |
| FGS-106 |

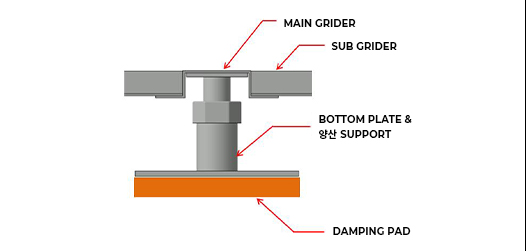

| ITEM | DIMENSION | MATAERIAL |
|---|
| DAMPING PAD | 120x120x12.5 | POLYURETHANE |
| BOTTOM PLATE &양산 SUPPORT | 120x120X100 | STS & AL. |
| MAIN GRIDER | 80x19xLENGTH | GI |
| SUB GRIDER | 80x18xLENGTH | GI |
| INNER PANEL | - | 다중 코르크 판넬 |
| FINISH PANEL | - | 주문 사항 |

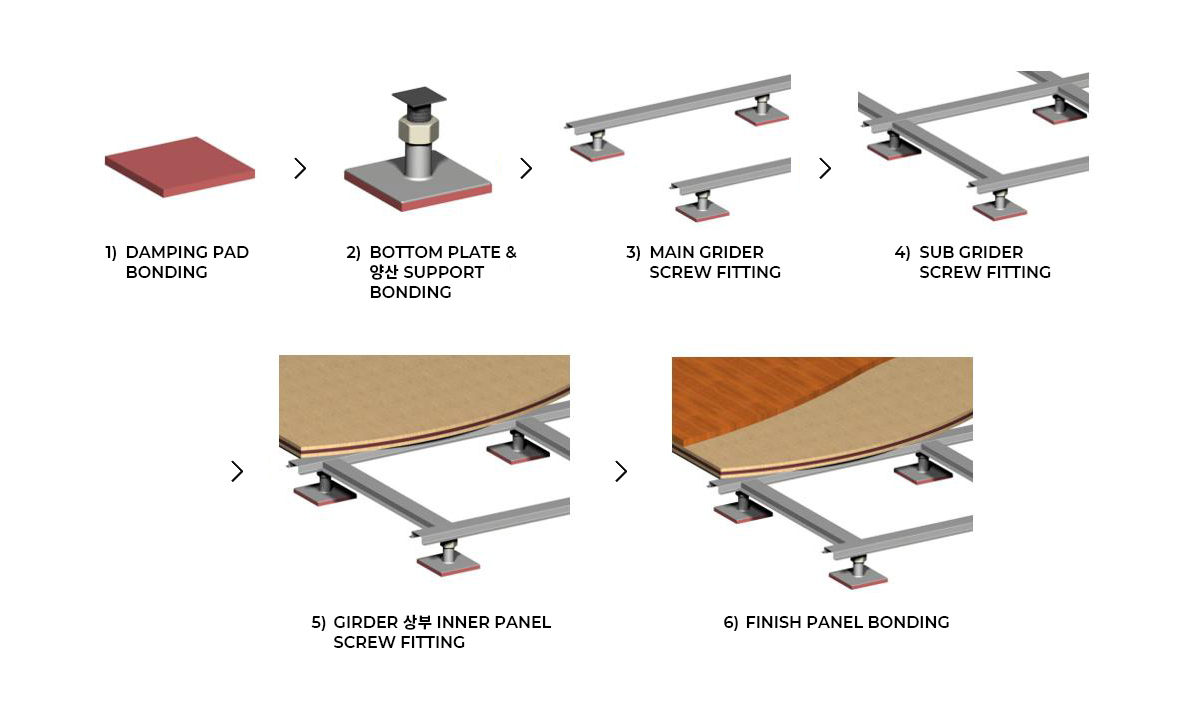

FLOOR GRID SYSTEM 자재 설치
